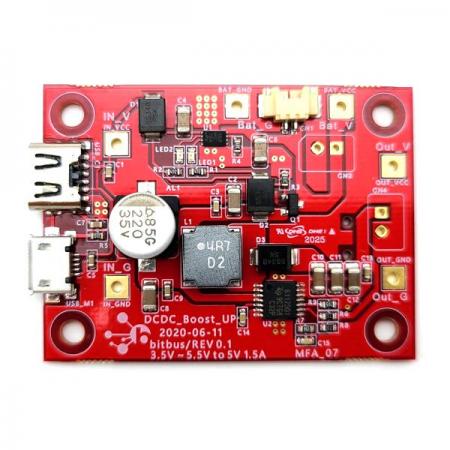

DCDC POWER BOARD [MFA-07]
제품설명
1. 해당 제품은 DC 전원입력을 통해 배터리를 충전하거나 DC전압을 출력합니다.
2. 본 제품의 경우 리튬-폴리머 배터리를 충전합니다.
3. 해당 제품은 배터리를 연결하고 입력을 제거하면 배터리 전원으로 DC전압을 출력하는 것이 가능합니다.
4. 본 제품의 경우 다양한 방법으로 전원을 입력해 주는 것이 가능합니다.
Features
- 동작 입력 전압 : 3.5~5.5V
- 효율 : 80%
- 출력 전압 : 5~5.3V
- 출력 전류 : 무 부하 시 3mA
- 배터리 충전 전압 : 4.2V (리튬-폴리머 배터리)
- 배터리 충전 전류 : 300mA
(해당 전류는 R4의 저항을 변경하여 값을 변경할 수 있습니다.)
- 3.23K ohm : 1,200mA
- 4.7K ohm : 830mA
- 6.57K ohm : 600mA
- 13.3K ohm : 300mA

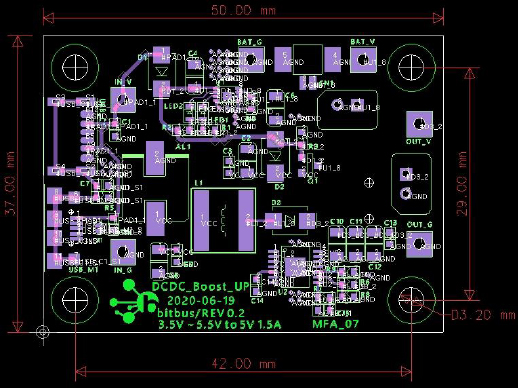

외형치수
약간의 오차가 생길 수 있습니다.
구성품
- 본품 (배터리는 포함되지 않습니다.) -------------------- 1ea
- 일반 커넥터(CN2, CN4) 및 usb 커넥터----------------- 1set
