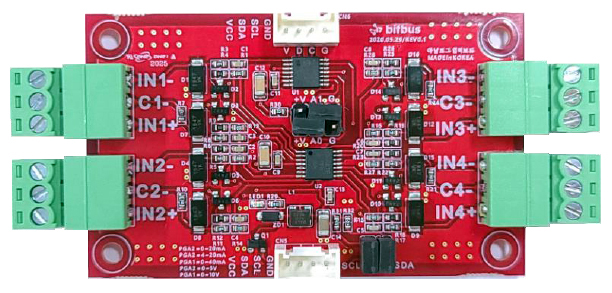

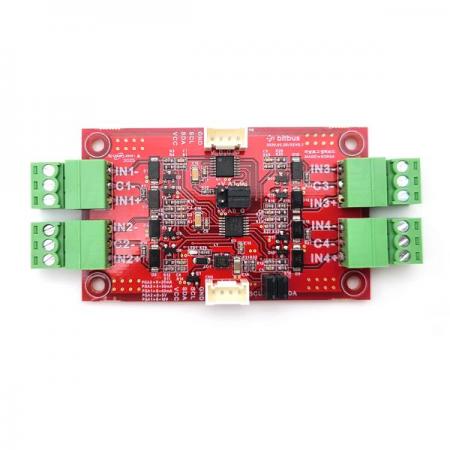

AD Analog Input Board
42,900원
MCP3424를 사용한 4채널 AD Analog 신호를 I2C 통신을 통해 읽을 수 있는 보드입니다. (전류와 전압 측정)
AD Analog Input Board
1. 해당 제품은 아날로그 신호를 읽는 제품입니다.
2. 본 제품은 MCP 3424IC의 I2C 통신을 통해 데이터를 확인하는 것이 가능합니다.
3. 제품은 전류 및 전압을 읽는 것이 가능합니다.
(전류 읽을 때에는 C-와 IN-를 연결해 줍니다.)
4. 제품의 헤더 핀을 이용해서 I2C의 주소와 풀 업 저항을 설정할 수 있습니다.
5. 총 4개의 채널을 가지고 센싱이 가능합니다.
Features
- 출력 : I2C 통신
- 동작 전압 : 2.7~5.5V
- 측정
IN- 와 C-를 연결 (쇼트)
0~20mA (PGA = 2)
4~20mA (PGA = 2)
0~40mA (PGA = 1)
C-를 open
0~5V (PGA = 2)
0~10V (PGA = 1)

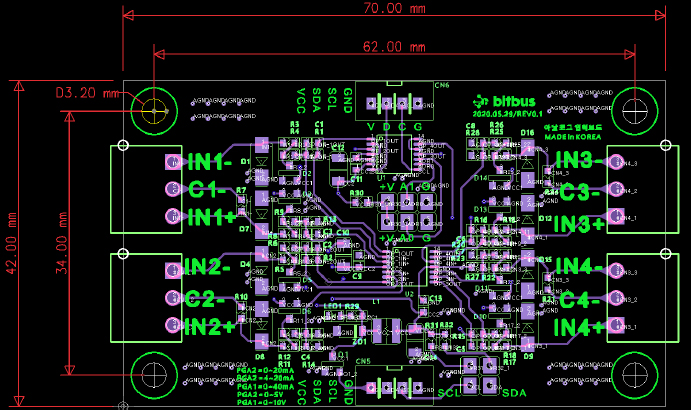

외형수치
커넥터 연결 시 최대 가로 치수 92mm입니다.
구성품
- 본품
- 점퍼 소킷 및 커넥터 소켓
- 케이블
